Deuclima VMC con compressore
Unità di ventilazione meccanica controllata con recupero di calore ad alta efficienza con compressore
-Ventilatori di mandata e di ripresa ad alta efficienza (brushless) -Recuperatore aria-aria in controcorrente -Filtri antisporcamento rimovibili classe eu 7 (F7) -Altezza macchina ridotta in soli 270 mm -Efficienza del recupero ~90% -Portata d’aria 300 m³/h -Una VMC per ~90 m² -Deumidificazione 41,47 l/giorno -41 dB (A) a 1 m di distanza (modalità di ventilazione) -Portata d’acqua nominale di 880 l/h -Deumidifi cazione anche nel periodo invernale -Potenza frigorifera totale: 2,49 kW (26° C e U.R. 60% ambiente e U.R. 60% esterna)
Descrizione
Recuperatore di calore a doppio flusso ad altissima efficienza da controsoffitto, con possibilità di deumidificazione ed integrazione invernale ed estiva, per il rinnovo dell’aria e l’ottimizzazione del comfort in ambienti dotati di sistemi radianti per il riscaldamento e raffrescamento. L’unità comprende al suo interno un recuperatore di calore, una batteria ad acqua, due batterie aria/gas, uno scambiatore a piastre, un compressore e ventilatori centrifughi brushless ad inverter Il recuperatore aria-aria in controcorrente in polistirene ad alta efficienza è progettato per garantire il recupero termico ed il ricambio dell’aria ambiente così come richiesto dalle normative regionali e nazionali. La batteria a pacco alettato con tubo in rame è collegata all’impianto di riscaldamento / raffrescamento dell’edificio e consente di aumentare la deumidificazione estiva e di fornire un’integrazione frigorifera/termica all’impianto.
I ventilatori centrifughi ad alta efficienza per la mandata e la ripresa dell’aria garantiscono alte prevalenze e, quindi, le portate volute anche in presenza di elevate perdite nei canali. Utilizzando la tecnologia brushless, i consumi elettrici vengono notevolmente ridotti I ventilatori sono conformi alla Direttiva ErP 2009/125/CE. L’unità è costruita con struttura autoportante in alluminio e pannelli in lamiera d’acciaio zincata completa di isolamento termoacustico ed è dotata di filtri rimovibili classe EU7 (F7) per la depurazione dell’aria.

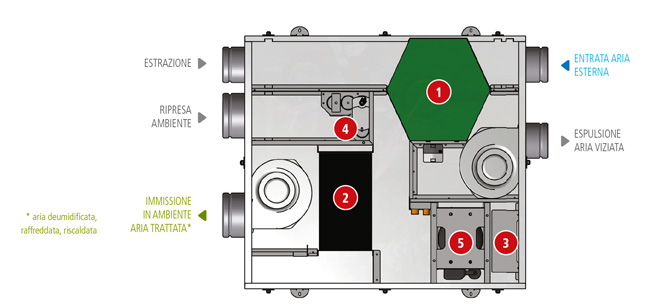

1. Recuperatore di calore
2. Batteria ad acqua
3. Elettronica
4. Serranda
5. Compressore
Recuperatore aria-aria in controcorrente
IN RISCALDAMENTO
IN RAFFRESCAMENTO

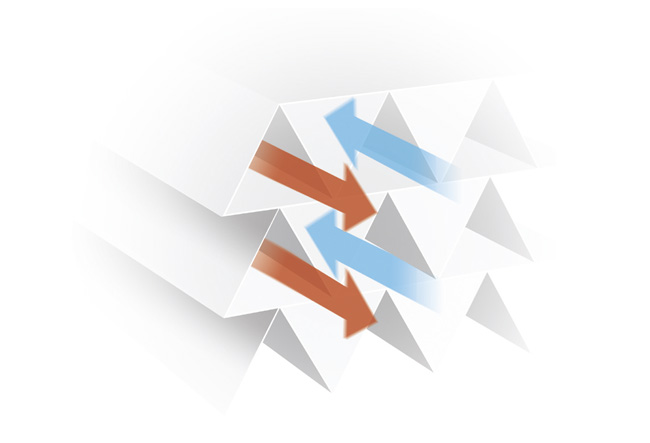

Il recuperatore di calore a doppio flusso ad altissma efficienza è formato da particolari condotti d’aria di forma triangolare, nei quali transita sia aria calda che fresca in controcorrente. Questa configurazione permette di avere la massima superficie di scambio sulla quale l’energia può essere trasferita e riutilizzata con un’efficienza maggiore del 90%.
Alta prevalenza e portata sempre garantita
Il deucliam-VMC di Eurotherm assicura sempre la portata impostata perché la macchina si autoregola in base alle perdite di carico causate dall’estensione o dalla complessità (es curve) dei canali di ventilazione.
Grazie all’alta prevalenza dei ventilatori, il deuclima-VMC di Eurotherm è in grado di imprimere una elevata energia all’aria sotto forma di pressione, in modo da poter vincere gli attriti che questa incontra durante il moto.
